真空輸送機又稱真空上料機、真空吸料機、真空抽料機、固體投料器，是一種借助于真空吸力來傳送顆粒和粉末狀物料的無塵密閉管道輸送設備，利用真空與環境空間的氣壓差，形成管道內氣體流動，帶動粉狀物料運動，從而完成粉體的輸送。
真空輸送設備在輸入壓縮空氣的情況下，通過管路輸送粉末、色素、顆粒、藥片、膠囊、農作物、小部件等。具有安裝簡單，操作方便，輸送過程無泄漏、無粉塵飛揚的特點。
| 真空輸送機具體規格及輸送量 | ||||||
項目/型號 | GJ180型 | GJ250型 | GJ320型 | GJ430型 | GJ560型 | |
壓縮空氣 | 壓力 | 0.6Mpa | 0.6Mpa | 0.6Mpa | 0.6Mpa | 0.6Mpa |
壓力 | 耗氣量 | 0.7M3/min | 1.5M3/min | 1.8M3/min | 2.7M3/min | 3.6M3/min |
輸送能力 | 0.1-0.5T/h | 0.3-0.8T/h | 0.5-1.2T/h | 1.0-3.0T/h | 2.0-5.0T/h | |
過濾器 | Ti07濾芯,鈦合金燒結式濾芯,不銹鋼燒結式濾芯,PTFE濾芯 | |||||
過濾面積 | 0.33M2 | 0.33M2 | 0.99M2 | 2M2 | 2.3M2 | |
吸料口經 | DN50 | DN50 | DN75 | DN75 | DN100 | |
下料口徑 | φ150 | φ150 | φ200 | φ200 | φ250 | |
料倉容積 | 6L | 12L | 24L | 48L | 96L | |

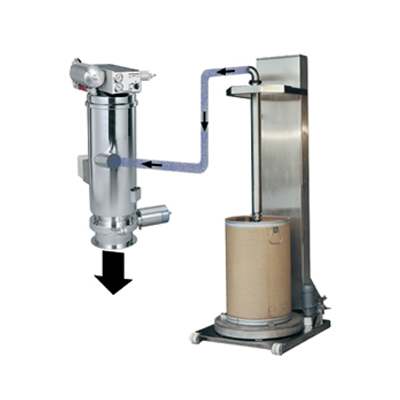

工作原理：
a) -真空泵通過真空輸送設備的分離容器產生真空。將物料從進料口通過吸料軟管與吸料口吸入。
b) -在分離容器的過濾倉內分離空氣與物料，將物料收集在料倉中。旋風分離器阻止細小粉末進入過濾器，以提高過濾器的效率。
c) -料倉充滿物料時，真空泵自動關閉，輸送設備內的壓力達到平衡。放料閥開啟，物料通過出料口流出，并直接落入儲料容器。
d) -出料時，過濾艙被反沖氣囊自動清潔。其特制的振動器可輔助下料，以提高輸送粘稠物的效率。
e) -出料艙關閉，整個輸送流程再次啟動。
