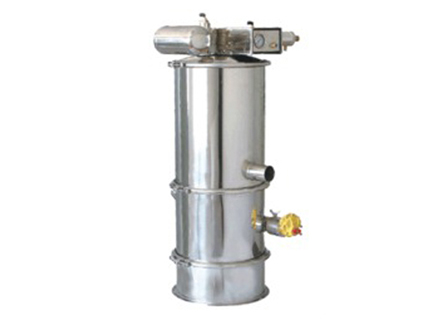

QVC氣動真空輸送機是利用壓縮空氣通過真空發生器產生高真空實現對物料的輸送，不需要機械式真空泵，具有結構簡單、體積小、免維修、噪音低、控制方便、消除物料靜電和符合GMP要求等優點。是壓片機、膠囊填充機、干法制粒機、包裝機、粉碎機、振動篩等機械自動上料的設備。
當壓縮空氣供給真空發生器時，真空發生器就產生負壓形成真空氣流，物料被吸入吸料咀，形成物氣流，經過吸料管到達上料機的料倉內。過濾器把物料與空氣徹底分離，當物料裝滿料倉時，控制器會自動切斷氣源，真空發生器停止工作，同時料倉門自動開啟，物料落到設備的料斗中。與此同時，壓縮空氣通過脈中反吹閥自動清洗過濾器。等到時間到或料位傳感器發出上料信號時，自動啟動上料機。
| 型號Type | 輸送量(KG/H) | 耗氣量(L/min) | 供氣壓力(mPa) | 外形尺寸 |
| QVC-1 | 350 | 180 | 0.6 | φ140*560 |
| QVC-2 | 500 | 360 | 0.6 | φ220*720 |
| QVC-3 | 750 | 720 | 0.6 | φ290*850 |
| QVC-4 | 1000 | 1440 | 0.6 | φ420*1350 |
| QVC-5 | 3000 | 2880 | 0.6 | φ420*1250 |
1.輸送量是以堆積密度為0.5且流動性比較好的粉料為測試載體,在實驗條件下測得的理論極限輸送量;
2.QVC-1/QVC-2的輸送量測定距離為3米以內(輸送長度+提升高度),其余型號為4米以內;
3.物料特性和輸送距離對于輸送量有很大影響,輸送距離與輸送量成反比關系;
